Core Damast - Wild

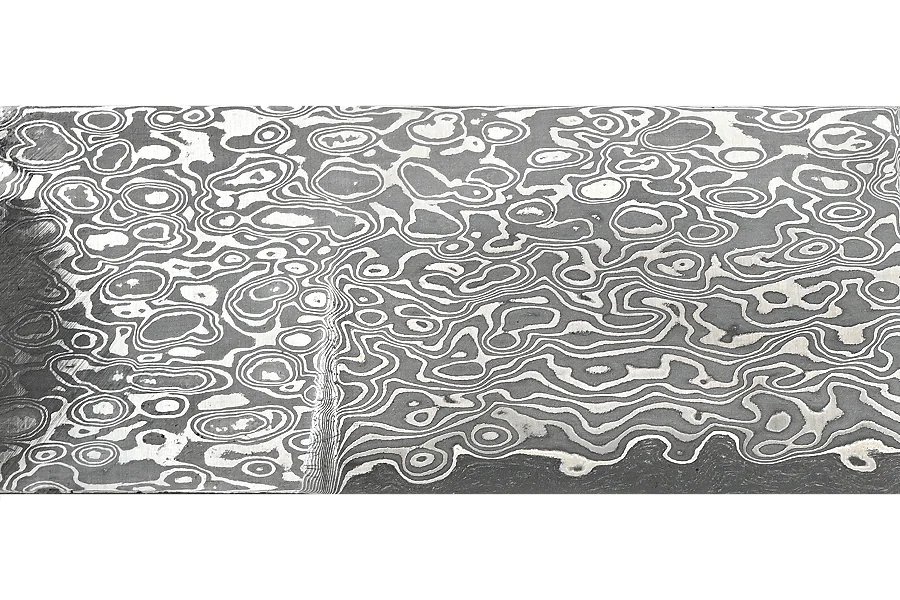

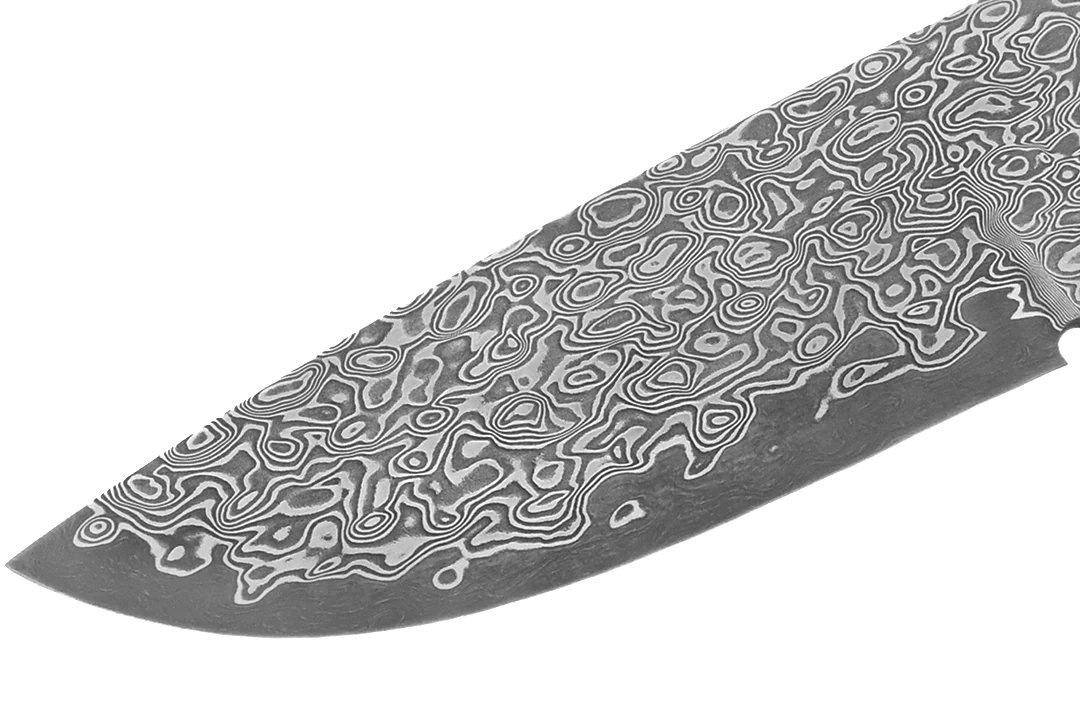

Rostfreier Core Damast mit dem Stahl 11Cr15M als Mittellage im Muster "Wild".

Dieser Damast sollte vor dem Härten mindestens 1,0mm an der Schneide haben.

Eigenschaften

• Gute Bearbeitbarkeit
• Hohe Schnitthaltigkeit & Verschleißfestigkeit

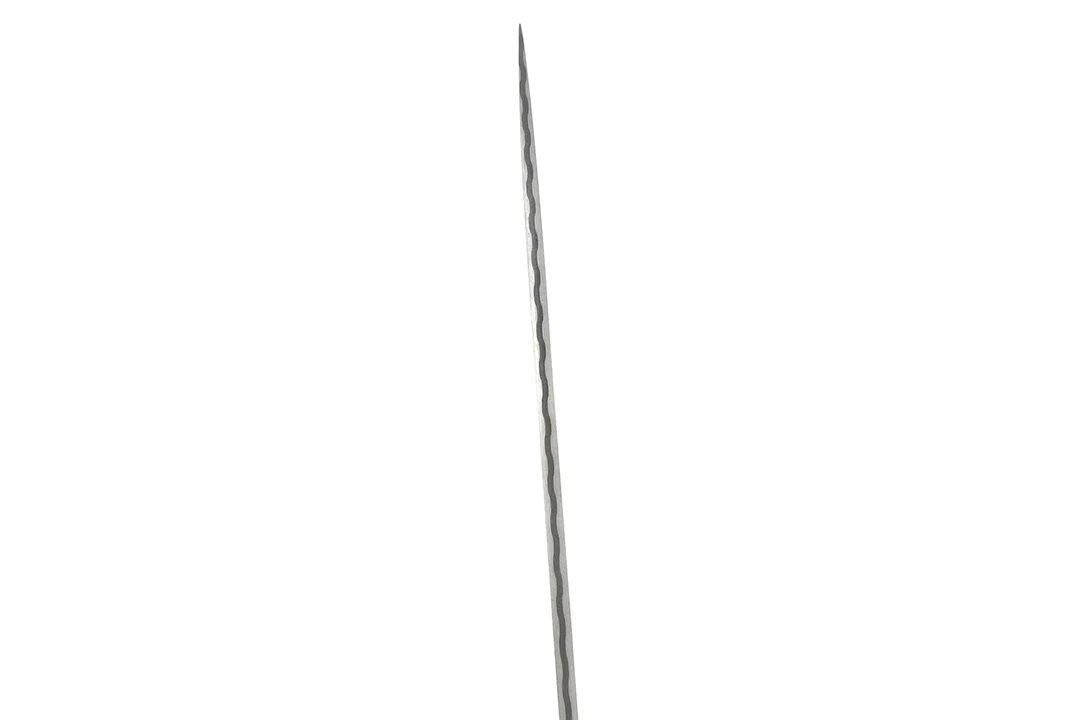

• Harte Mittellage
• Guter Kontrast

Chemische Analyse (Mittellage 11Cr15M)

• C: 1,15% | Cr: 15% | Mo: 1% | Mn: 0,3% | W: 0,15% | Si: 0,2% |
• Cu: 0,15% | P: 0,029% | S: 0,002%

Unsere "11Cr15M Stahl" Wärmebehandlung Empfehlung:
Härten:

• Oxidationsschutz notwendig
• Härtetemperatur: 1050°C - 1070°C
• Abschreckmittel: Luft
• Kältebehandlung: optional, aber vorteilhaft
• Anlassen: 170°C - 205°C
• Erreichbare Härte: 60 - 62 HRC

Weichglühen: 2 Stunden halten bei 850°C, anschließend langsame Abkühlung
Vorsicht! Rostfreier Mittellagenstahl: Keine "Platten Abschreckung" durchführen! Dies kann dazu führen, dass die Mittellage von den Außenlage zerrissen wird (keine Delamination). Bei Tiefkühlung besteht ebenfalls ein erhöhtes Riss-Risiko für die Mittellage, vorallem bei flüssige Medien wie z. B. LN2 oder durch Trockeneis-Pellets (ungleichmäßige Kühlung).

Empfehlung für das Ätzen

Glanz-Finish: Hochglanzpolitur, anschließend in 33% Salzsäure für 3-10 Minuten
Mattes-Finish: Vorgeschmirgelt auf ca. Korn 800, anschließend in 33% Salzsäure für 3-10 Minuten

Ausführung
gewalzt & geglüht
