BladeDamast - Go Mai 440C - Hammerschlag Finish

Rostfreier Go Mai mit 440C Mittellage mit "Hammerschlag Finish", vor dem Härten nicht dünner als 1mm an der Schneide ausschleifen.

• Einfache Bearbeitung

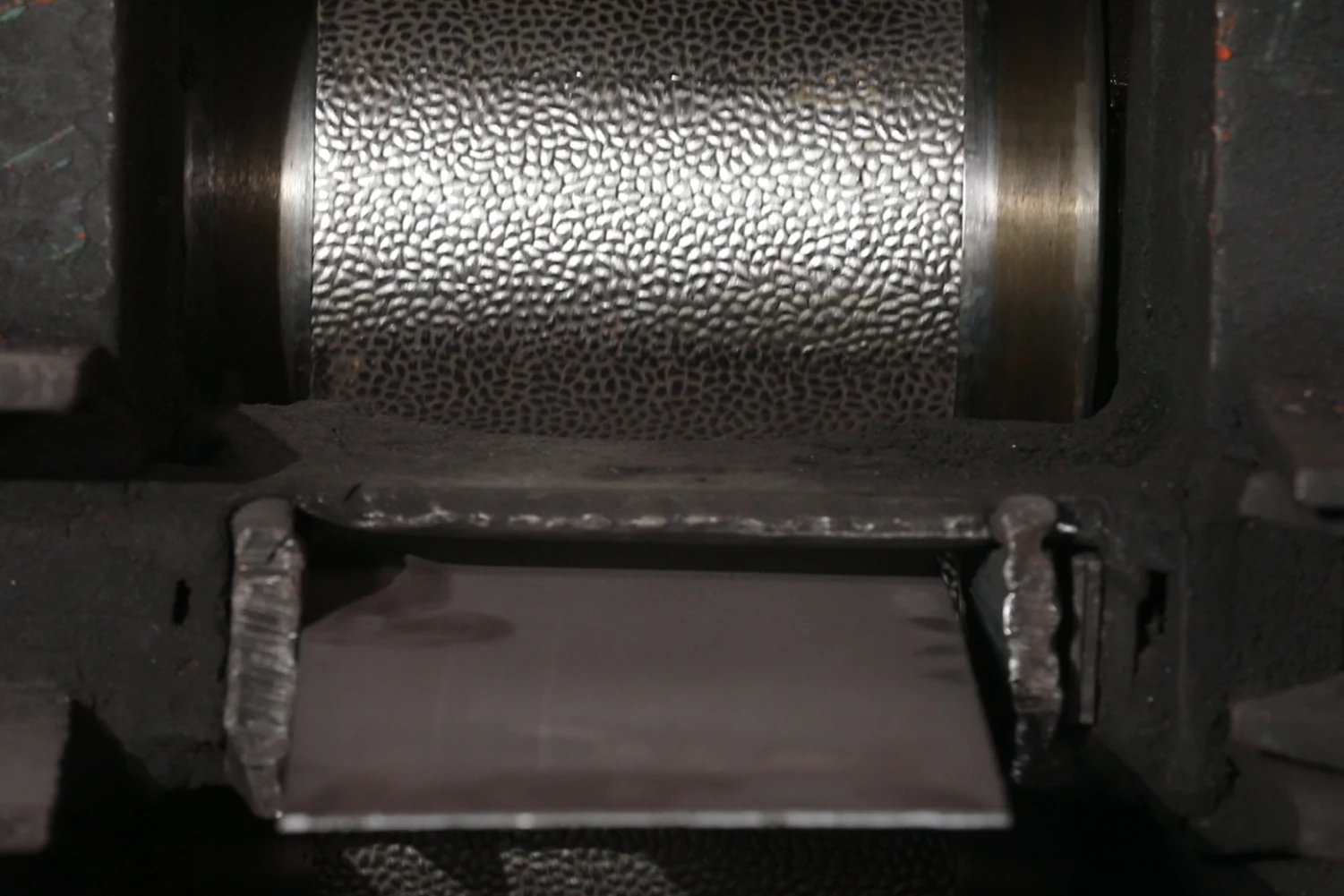

• Hammerschlag Finish
• Hohe Verschleißbeständigkeit durch 440C Mittellage
• Hohe Härte der Kernlage
• Federharte Außenlage mit 45-47 HRC

Chemische Zusammensetzung

C: 1,05% | Cr: 16,7% | Si: 0,4% | Mn: 0,4% | Mo: 0,5%

Unsere "Go Mai 440C Stahl" Wärmebehandlung Empfehlung:
Härten:

• Oxidationsschutz notwendig
• Härtetemperatur: 1030°C - 1065°C
• Abschreckmittel: Luft
• Kältebehandlung: optional, aber vorteilhaft
• Anlassen: 170°C - 200°C
• Erreichbare Härte: 57 - 60 HRC

Weichglühen: 800°C - 840°C
Vorsicht! Rostfreier Mittellagenstahl: Keine "Platten Abschreckung" durchführen, keine Cryogenic mit Trockeneis oder flüssig Stickstoff. Dies führt dazu, dass die Mittellage häufig von den Außenlage zerrissen wird (keine Delamination). Wenn Tiefkühlen nur sanfte Methoden verwenden wie Tiefkühler, dennoch ein etwas erhöhtes Risiko.

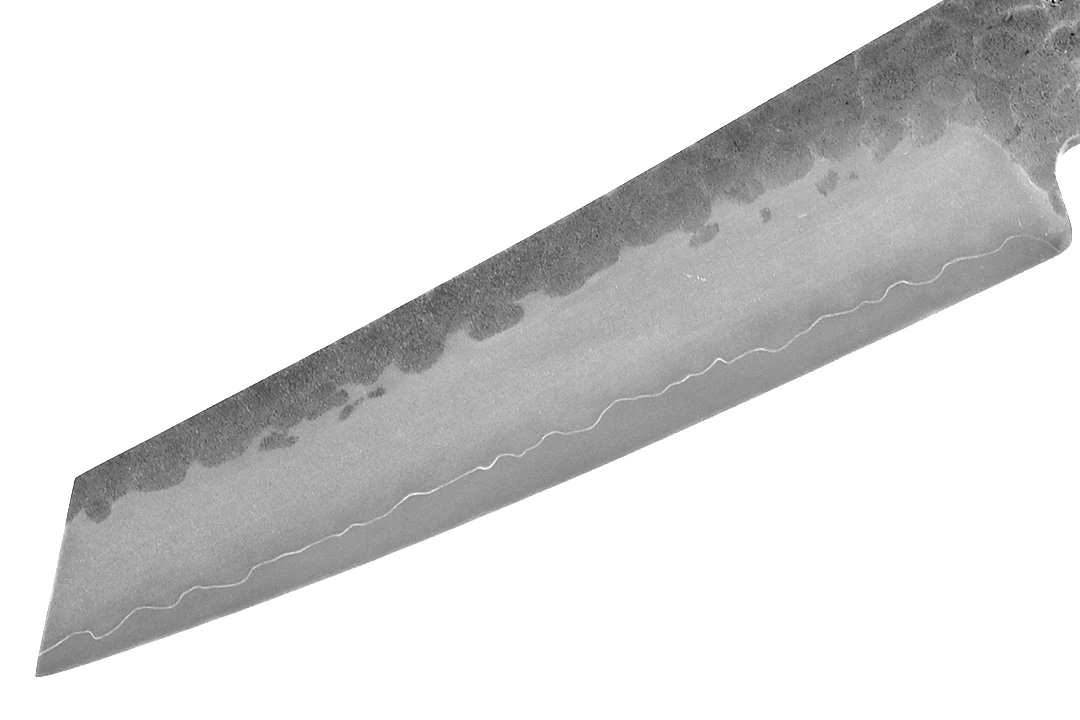

Empfehlung für das Ätzen: Der Stahl wird durch Ätzen mit 33% Salzsäure kontrastreich gemacht.

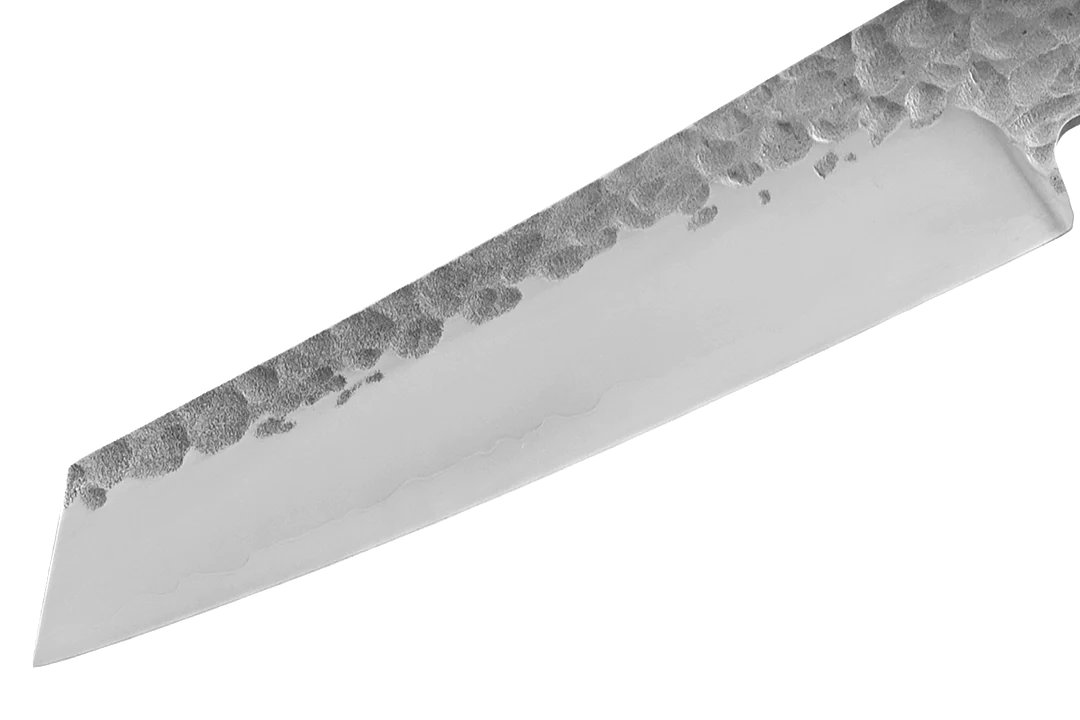

Für ein dunkles Finish kann er anschließend in Eisen(III)-chlorid getaucht werden, das den Stahl schwärzt bzw. dunkel ätzt. Alternativ lässt sich die Oberfläche auch auf Hochglanz polieren, um ein glänzendes Finish zu erzielen.

Ausführung
gewalzt & geglüht
