Core Damast - Lagendamast

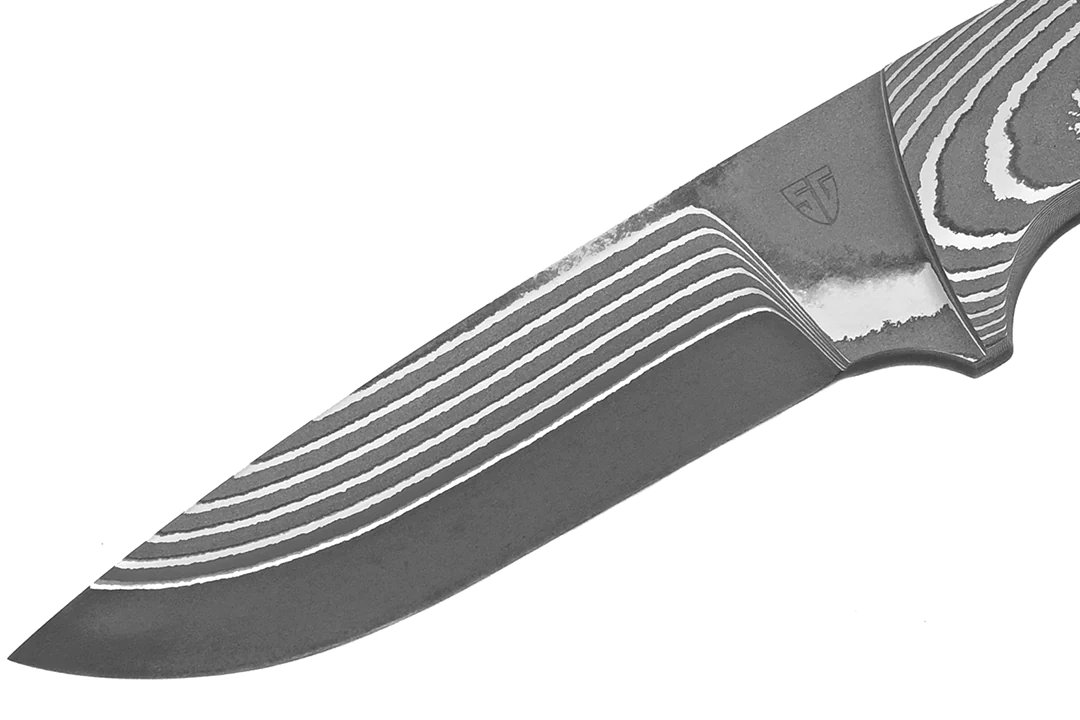

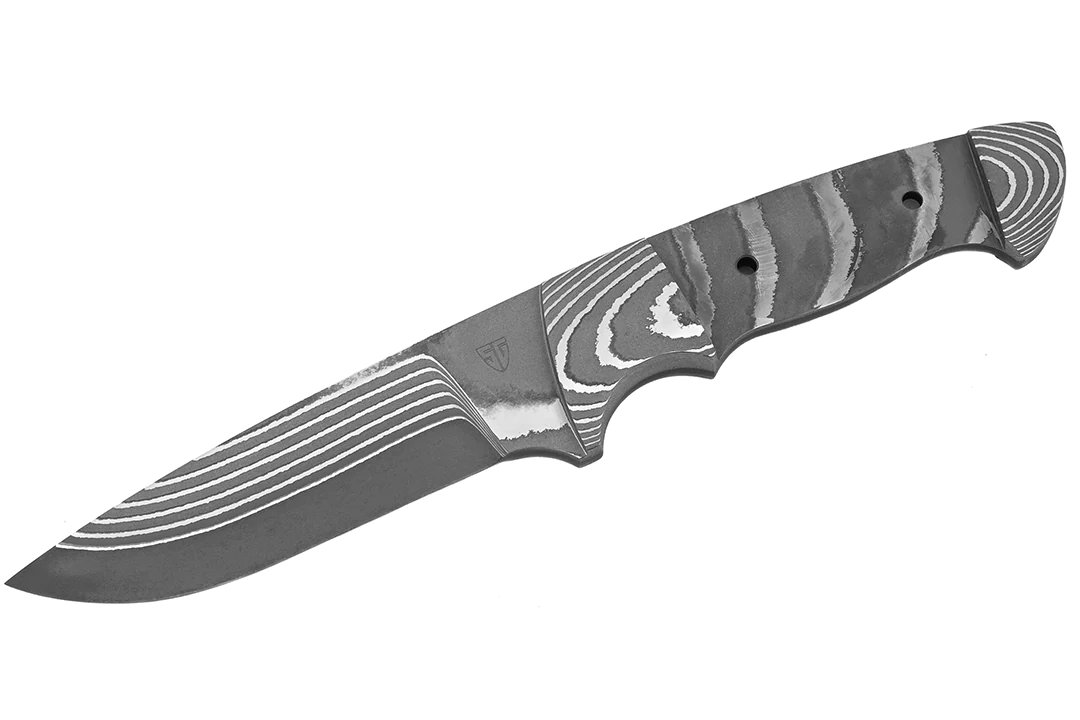

Rostfreier Core Damast mit 2,5mm starker Mittellage aus dem Stahl 11Cr15M als "Lagendamast".
Dieser Damast sollte vor dem Härten mindestens 1,0mm an der Schneide haben.

Eigenschaften

• Gute Bearbeitbarkeit
• Hohe Schnitthaltigkeit & Verschleißfestigkeit
• Harte Mittellage
• Guter Kontrast

Durch die dicke 2,5mm Mittellage für kräftige Messer gedacht, etwa z.B. mit 6mm Klingenrücken.

Core Damast zum Ausschmieden eigener Klingen
Durch den reinen Lagenaufbau eignet sich dieses Material auch als Ausgangsmaterial zum Ausschmieden individueller rostfreier Damastklingen.

Chemische Analyse (Mittellage 11Cr15M)

• C: 1,15% | Cr: 15% | Mo: 1% | Mn: 0,3% | W: 0,15% | Si: 0,2%
• P: 0,029% | S: 0,002%

Unsere "11Cr15M Stahl" Wärmebehandlung Empfehlung:
Härten:

• Oxidationsschutz notwendig
• Härtetemperatur: 1050°C - 1070°C
• Abschreckmittel: Luft
• Kältebehandlung: optional, aber vorteilhaft
• Anlassen: 170°C - 205°C
• Erreichbare Härte: 60 - 62 HRC

Weichglühen: 2 Stunden halten bei 850°C, anschließend langsame Abkühlung
Schmiedetemperatur: 1050°C - 950°C
Vorsicht! Rostfreier Mittellagenstahl: Keine "Platten Abschreckung" durchführen! Dies kann dazu führen, dass die Mittellage von den Außenlage zerrissen wird (keine Delamination). Bei Tiefkühlung besteht ebenfalls ein erhöhtes Riss-Risiko für die Mittellage, vorallem bei flüssige Medien wie z. B. LN2 oder durch Trockeneis-Pellets (ungleichmäßige Kühlung).

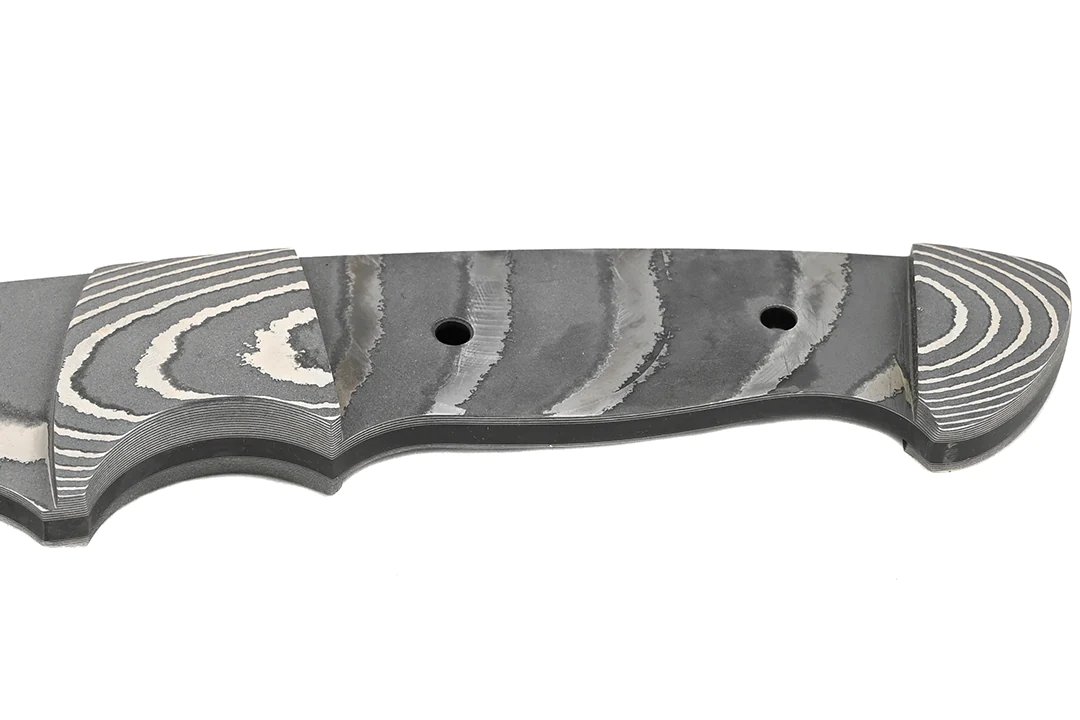

Empfehlung für das Ätzen

Glanz-Finish: Hochglanzpolitur, anschließend in 33% Salzsäure für 3-10 Minuten
Mattes-Finish: Vorgeschmirgelt auf ca. Korn 800, anschließend in 33% Salzsäure für 3-10 Minuten

Ausführung
gewalzt & geglüht
